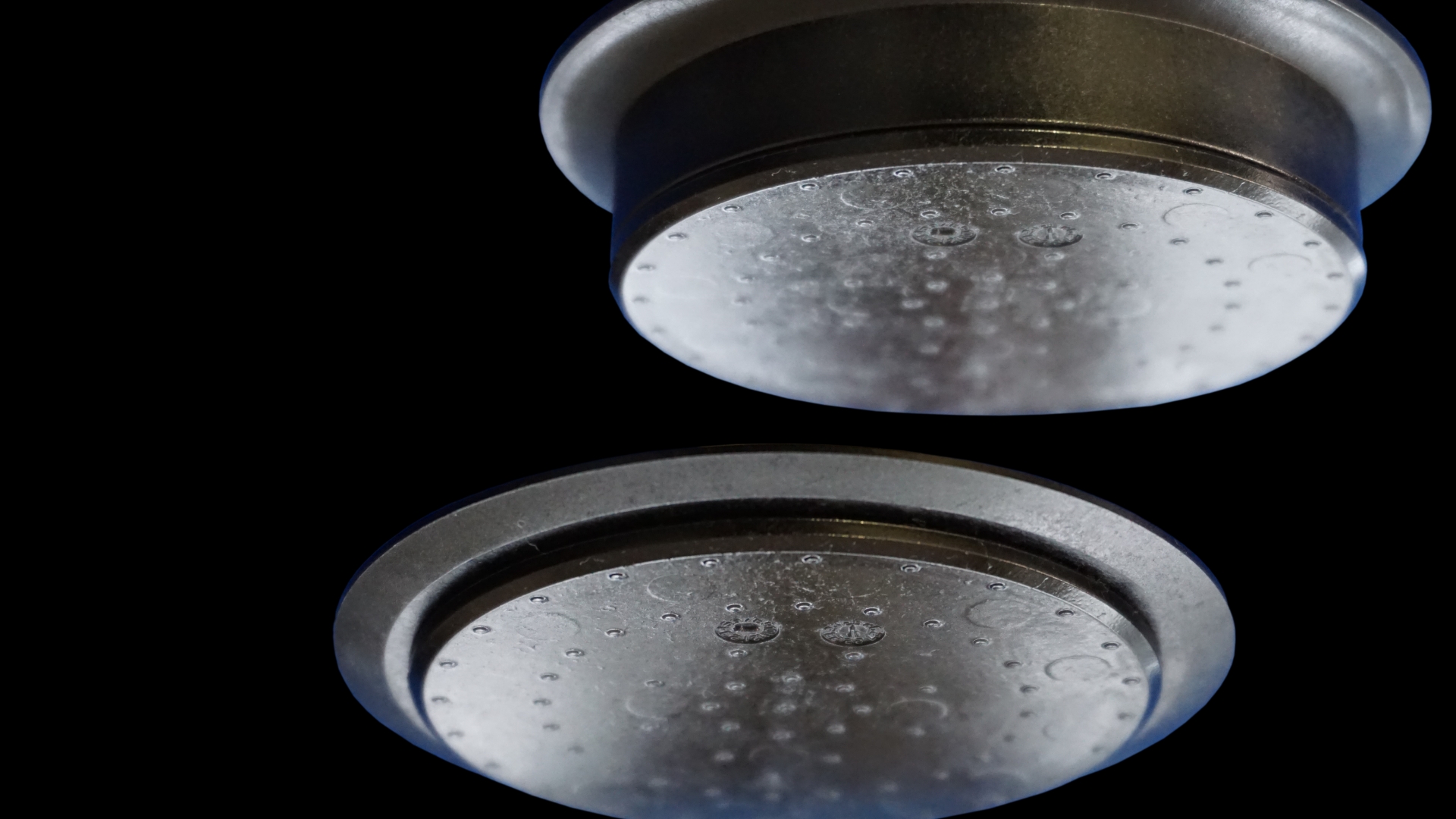

摩擦減震パッキン「UFO-E」
What is friction
damping packing UFO-E?
- 摩擦減震パッキンUFO-Eとは -
もともと【制振構造】は極低降伏点鋼（無弾性スチール）・粘弾性ゴム・低反発ゲル・ダンパー類の制振材および機械的装置により地震の揺れを減ずるもので、大型ビルなどに多用されています。

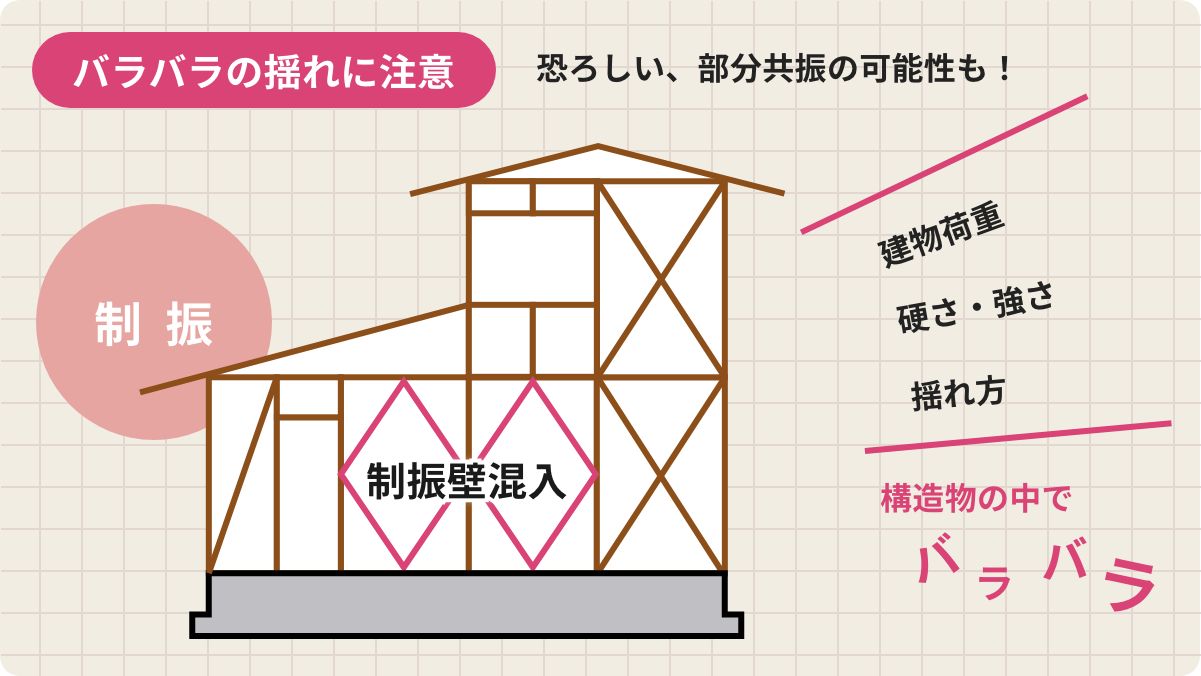

しかし、それらの制振装置を木造住宅に用いると、従来の木造壁と制振壁の揺れ方が違う為、バラバラに揺れて危険な状態になる可能性が高いのです。
摩擦減震パッキンUFO-Eなら上記のような不安を全て解消致します。
データで見るUFO-Eの強さ

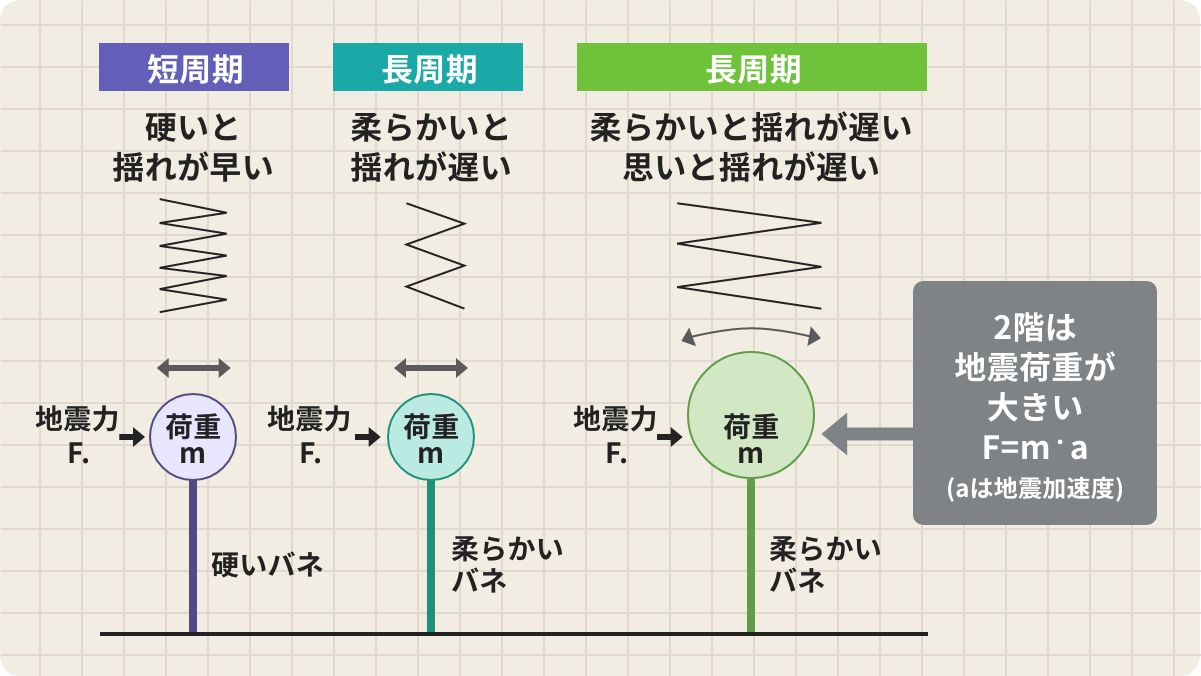

μ（ミュー）は摩擦係数でUFO-Eの摩擦板が地震を受けて滑った時に消費する減哀エネルギー係数です。 α（アルファ）は地震の加速度ですが、この単位をG（1G=980gal）とすると建物にかかる地震エネルギー係数（設計震度）として使えます。 なお加速度αは速度のｓの二乗に比例するので、地震の破壊力Feも地震の揺れの速度sの二乗に比例して大きくなります。
減震構造計算

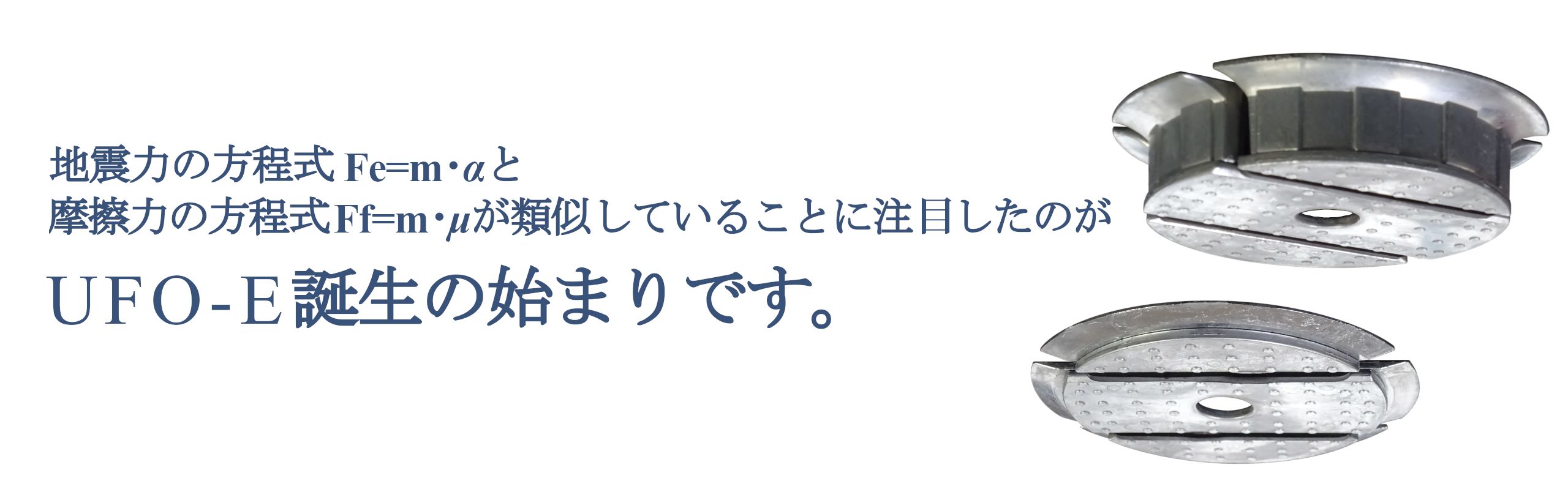

耐震基準を超える地震加速度α（アルファ）がUFO-Eの摩擦係数μ（ミュー）で減震できる加速度はα-μ 故に、UFO-Eに摩擦減震されて、建物（質量m）にかかる地震力は「Fef=ｍ・（a-μ）」
地震の破壊力（阪神淡路800gal相当）
| 2階建ての例 | 1F | 2F |
|---|---|---|
| 荷物荷重（m） | 30t | 60t |
| 地震加速度（α） （単位G＝gal/980） |
0.8 | 0.8 |
| 水平地震力（Fe） | 24t | 48t |
UFO-Eの減震性能
| 地震加速度 | UFO-E使用時加速度 | 備考 |
|---|---|---|
| 設計震度 300gal 以下 |
300gal以下 | 作動なし |
| 300gal～ 1100gal |
約300gal～400gal | - |
